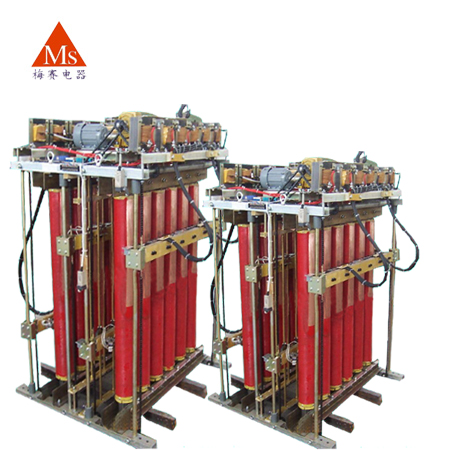

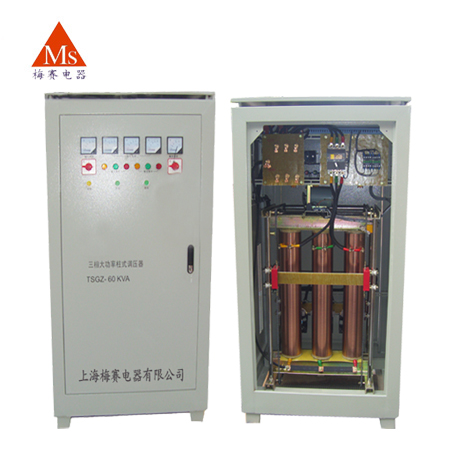

调压器--产品概述 (TEDGZ、TESGZ系列单、三相大功率柱式电动调压器)
TEDGZ、TESGZ 系列单、三相大功率电动柱式调压器,是我公司结合市场需求自行开发设计、生产的大功率柱式调压器新产品,以满足广大用户的需求。 柱式电动调压器具有输出电压波形不失真( 输出电压波形畸变率增量<1 % ) , 柱式电动调压器采用电动操作机构 , 可以闭环远距离操作,减轻操作劳动强度 。输出电压可从零电压起始调节、瞬时过载能力强、空载电流、空载损耗小，效率高、噪音小、寿命长。适宜各种感性、容性、电阻负载使用等特点。
主要技术参数 (TEDGZ、TESGZ系列单、三相大功率电动调压器)
●输入电压：单相220V 三相380V（三相四线）
●输出电码坟：单相0—250V 三相0—430V
●频率：50Hz
●效率：>95%
●应变时间:0.2-0.5S
●波形失真:无附加失真
●电气强度 :工频正弦波电压2000V历时1分钟无击穿及闪络现象
●绝缘电阻:≥2MΩ
调压器--型号规格 (TEDGZ、TESGZ系列单、三相大功率电动调压器)
| 相数 | 型号规格 (kVA) |
额定输出电流 (A) |
外形尺寸 |
相数 | 型号规格 (kVA) |
额定输出电流 (A) |
外形尺寸 (深×宽×高) (mm) |
|
| 单相 | TEDGZ-16 | 64 | 500×600×1500 | 三相 | TESGZ-25 | 33 | 650×570×1650 | |
| TEDGZ-20 | 80 | 500×600×1500 | TESGZ-32 | 43 | 650×570×1650 | |||
| TEDGZ-25 | 100 | 500×600×1500 | TESGZ-40 | 53 | 700×630×1700 | |||
| TEDGZ-32 | 128 | 600×630×1500 | TESGZ-50 | 67 | 700×630×1700 | |||
| TEDGZ-40 | 160 | 600×630×1500 | TESGZ-63 | 84 | 700×630×1700 | |||
| TEDGZ-50 | 200 | 600×630×1500 | TESGZ-80 | 107 | 700×1200×1700 | |||
| TEDGZ-63 | 252 | 700×1200×1700 | TESGZ-100 | 134 | 700×1200×1700 | |||
| TEDGZ-80 | 320 | 700×1200×1700 | TESGZ-125 | 168 | 700×1200×1700 | |||
| TEDGZ-100 | 400 | 700×1200×1700 | TESGZ-160 | 215 | 1200×1500×1700 | |||
| TEDGZ-125 | 500 | 700×1200×1700 | TESGZ-200 | 269 | 1200×1500×1700 |
